H5adcp6 - Профилограф течений
H5adcp6* - Акустический доплеровский профилограф течений (АДПТ) серии Гидра™, модель H5adcp6. Устанавливается на борту любого носителя (судна), в том числе на автономных аппаратах или стационарно. Используется в качестве датчика для измерения профиля течения (распределение скорости и ее направления по глубине или по дальности.
Сбор данных осуществляется в реальном времени. Выходные данные профиля течения (скорость и направление относительно антенны АДПТ для каждой ячейки по глубине) синхронизируются с данными дополнительных внешних датчиков (навигации, курса, крена-дифферента) и записываются для дальнейшей вторичной (камеральной) обработки.
Области применения:
- Измерение профиля скорости в водоемах
- Станции мониторинга параметров водной среды
Особенности:
- Малые габариты и вес
- Высокая точность
- Возможность установки на автономные аппараты
* В связи с высокой загруженностью производства до 31.05.2023г. контракты на данное оборудование не заключаются. Заявки принимаются на более поздние сроки.
Краткая спецификация H5adcp6
|
Базовый комплект поставки |
|||
|
Моноблок |
Совмещенный блок электроники и антенн, интерфейс Ethernet; корпус – нержавеющая сталь, покрытие антенн – полиуретан. |
||
|
Документация |
Руководство по эксплуатации, руководство оператора |
||
|
Входящие аксессуары |
Монтажный комплект Кейс для транспортировки и хранения |
||
|
ПО |
Программа съемки (сбора данных) |
||
|
Дополнительные оборудование, ПО (приобретаются отдельно) |
|||
|
Питание |
Аккумулятор Адаптер питания моноблока от сети Адаптер питания ноутбука от аккумулятора |
||
|
Кабели |
Удлинители, переходники |
||
|
Крепление |
Набор установочный |
||
|
Компьютер |
PC совместимый компьютер (ноутбук) |
||
|
Датчики |
Приемник навигации, датчик курса, крена-дифферента |
||
|
ПО |
Вторичная обработка, интеграция с автономными аппаратами |
||
|
Основные параметры |
|||
|
Средняя рабочая частота, кГц |
600 |
||
|
Предельная дальность, м |
75 |
||
|
Размер одного слоя (ячейки) в профиле, м |
0,5..4 |
||
|
Число слоев (ячеек) |
До 128 |
||
|
Диапазон измерения скорости, м/с |
±0,02..5 |
||
|
Погрешность измерения скорости, % |
±2 |
||
|
Диапазон измерения направления течения, град |
0..360 |
||
|
Погрешность измерения направления, % |
±5 |
||
|
Напряжение питания, В |
=10-17 или =10-30 |
||
|
Потребляемая мощность, не более, Вт |
3 (в режиме останова) |
||
|
Масса, кг |
1,8 (моноблок без кабеля) |
||
|

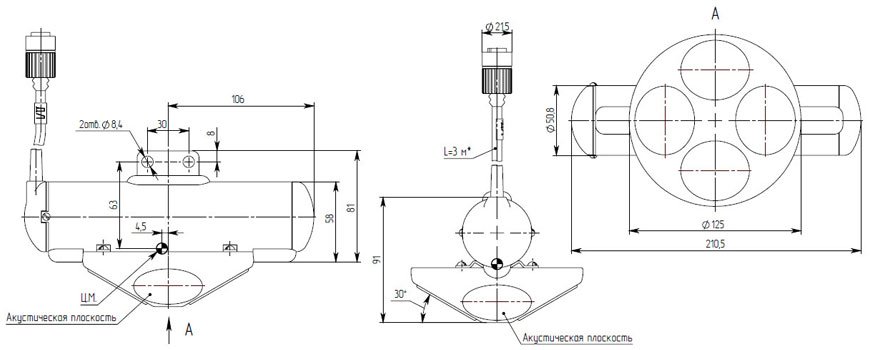

Габаритные размеры, мм |
d130x234 |
||
|
Условия работы |
|||
|
Заглубление, не более, м |
10 (опция до 1200) |
||
|
Температура |
-10..+40°С (рабочая) |
||
 H5adcp6. Краткое описание (tb00048) Размер: 567.38 KB |
