Профилограф донный H5p1



H5p1* - параметрический профилограф для донного профилирования, поиска объектов в толще осадков серии Гидра™. Устанавливается на борту любого судна (носителя). Используется для исследования слоистой структуры дна, поиска объектов в толще осадков на глубинах до 200м с глубиной проникновения в грунт до 50м. Работа комплекса основана на принципах донного профилирования.
Особенности:
- узкая диаграмма направленности
- высокое разрешение
- большая глубина проникновения в грунт

* В связи с высокой загруженностью производства до 31.05.2023г. контракты на данное оборудование не заключаются. Заявки принимаются на более поздние сроки.

 Краткая спецификация H5p1

Профилограф

Моноблок. Корпус – нержавеющая сталь, покрытие антенн – полиуретан. Интерфейс – Ethernet.

Программное обеспечение (ПО)

Программа съемки HyScan base (Windows, Linux)

Документация

Руководство по эксплуатации, руководство оператора

Входящие аксессуары

Монтажный комплект
Кабельная сеть

Кейс для транспортировки и хранения

Дополнительные оборудование, ПО (приобретаются отдельно)

Питание

Электрогенератор ~220В

Инвертор =12В/~220В



Кабели

Удлинители, переходники

Крепление

Набор установочный

Крепление на судно

Компьютер

PC совместимый компьютер (ноутбук)

ПО

Вторичная обработка

Интеграция

Основные параметры

Средняя рабочая частота, кГц

120-160 (излучаемая)

6-30 (принимаемая)

Макс. дальность, м

500

Разрешение по дальности , см

20

Проникновение в грунт, м

До 50

Питание

~220В/50Гц

Потребляемая мощность, Вт

5000 (импульсная при излучении)

3 (останов)

20-100 (средняя при излучении)

Габариты, не более, мм

d328x150 (моноблок без кабеля)

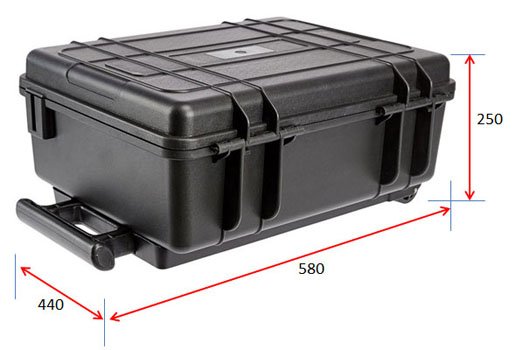

580x440x250 (кейс базового комплекта)

Масса, кГ

10,5 (моноблок без кабеля на воздухе)

17 (базовый комплект в кейсе)

Условия работы

Отстояние от дна, м

10-200

Макс. заглубление, м

10

Скорость буксировки, узлов

Не более 5

Температура

-4..+30°С (рабочая в воде)
-10..+50°С (рабочая на воздухе)
-40..+50°С ( хранение)

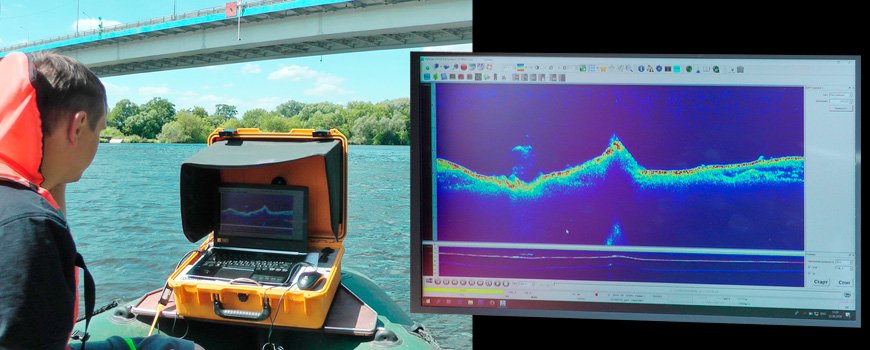

Программа HyScan – программа съемки и первичной обработки данных, используемая при работе ПФ, входит в состав базового комплекта поставки. Скачать программу можно через Центр загрузки ПО.



Дополнительная информация: Документация

Комплекс поставляется в различной конфигурации. Рекомендации по выбору конфигурации приведены в спецификации.


Базовый комплект содержит:

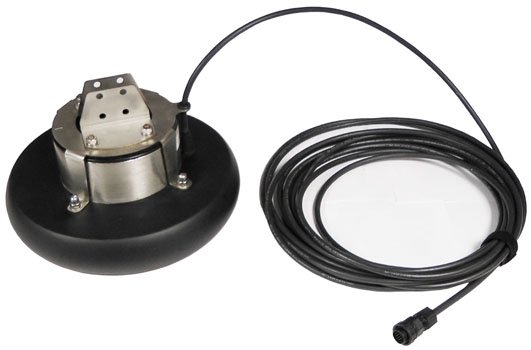

  1. моноблок с кабелем питания и Ethernet

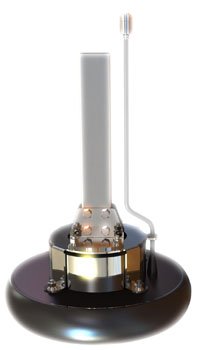

  2. комплект монтажный для крепления к штанге

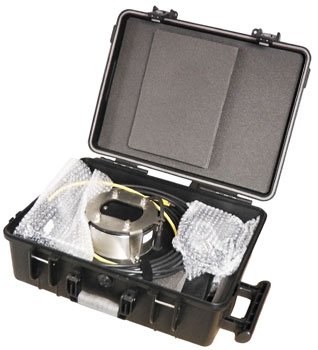

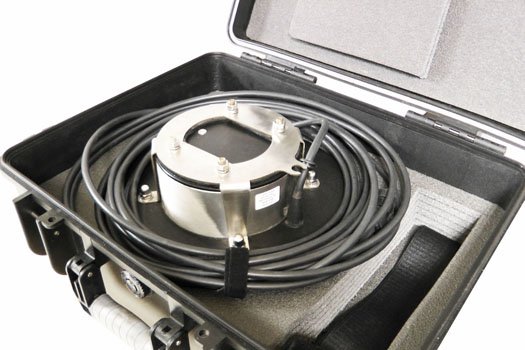

  3. кейс для транспортировки и хранения
  4. CD диск “Комплексы гидролокационные Гидра. ЭД и ПО” содержащий:
    • ПО базового комплекта - программа съемки HyScan
    • руководство по эксплуатации
  5. паспорт.

ПРИМЕЧАНИЕ. Длины кабелей оговариваются при заказе. Возможные длины кабелей приведены в спецификации.

Минимальный набор составляющих для функционирования:

  • компьютер (ноутбук)
  • приемник навигации (подключается к компьютеру)
  • электрогенератор (если есть бортсеть достаточной мощности, можно воспользоваться ею)
  • крепление моноблока к судну

ПРИМЕЧАНИЕ. Отсутствие при работе комплекса датчиков углов может вызывать значительные ошибки определения координат при работе на больших глубинах.

Комплект расширения содержит дополнительные подсистемы и аксессуары, которые помогают пользователю организовать питание, наблюдение результатов, адаптировать комплекс к судам различного типа и водоизмещения и т.д. Пользователь может приобрести дополнительные подсистемы и аксессуары сам или включить их в комплект поставки.
