Комплект ОМ

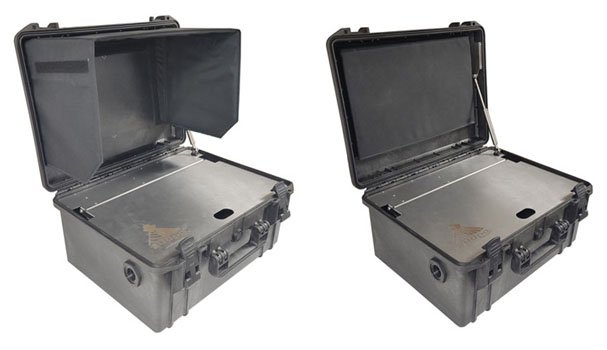

Комплект ОМ различных исполнений (далее комплект) предназначен для создания мобильного автономного гидролокационного комплекса на базе гидролокатора серии Гидра™ набортного размещения. Комплект размещается в противоударном защищенном кейсе и содержит набор аксессуаров, необходимых для работы с гидролокатором и ноутбуком во время съемки акватории с борта маломерного судна без использования внешних источников питания.
Позволяет собрать “под ключ” гидролокационный комплекс, содержащий все необходимые элементы для работы в одном кейсе.
Особенности:
- применение в составе мобильных гидролокационных комплексов Гидра;
- простота транспортировки и хранения - весь комплекс в одном кейсе;
- встроенный аккумулятор большой емкости;
- Компактные габариты и небольшой вес.
Области применения:
- Площадное обследование акваторий
- Поиск объектов на дне и в толще воды
- Инженерный и экологический мониторинг
|
Спецификация комплекта ОМ |
|
|
Основные параметры |
|
|
Код модели |
MS7xxx (в зависимости от опций) |
|
Опции |
INV -встроенный инвертор |
|
Идентификационный код изделия (ИКИ) |
MS70xx (в зависимости от опций) |
|
Комплектация |
|
|
Состав |
1) Изделие 2) Руководство по эксплуатации |
|
Технические параметры |
|
|
Совместимость |
Гидролокаторы серии Гидра, имеющие соединитель типа LTW12CD/FC/1 и уровень включения KEY=GND |
|
Тип аккумулятора |
LiFePo4 (4S1P) |
|
Напряжение аккумулятора, В |
12 (номинальное) 10-14,6 (выходное) 14,6 (заряд) |
|
Емкость (С), А*ч |
50 |
|
Тип зарядного устройства (ЗУ) |
PWR0161 или аналог |
|
Ток заряда, не более, А |
0,5*C |
|
Тип соединителя АКМ |
Розетка XT60H-F |
|
Тип соединителя для подключения гидролокатора |
LTW12CD/MB/1 |
|
Мощность нагрузки инвертора, не более, Вт |
150 |
|
Выходное напряжение инвертора |
~220В/50Гц |
|
Масса, не более, кг |
14 (в зависимости от опций) |
|
Размеры, мм |
500x400x240 (внешние кейса) |
|
Условия эксплуатации |
|
|
Температура,°С |
-10..+50 (работа) 0..+50 (заряд) -20..+40 (хранение не более 1 месяц) 0..+35 (хранение не более 1 года) -50..+50 (транспортировка) |
|
Степень защиты |
IP67 (кейс закрыт) |
Загрузить документацию
 Спецификация на комплект ОМ Размер: 841.93 KB |
| Руководство по эксплуатации на комплект ОМ Размер: 892.59 KB |
При заказе доступны следующие опции (см. спецификацию):
- Длина кабелей
- Точность приемника навигации
Состав мобильного комплекта
- Кейс IP67 со встроенной панелью
- Блок аккумуляторный (Li-ion)
- Зарядное устройство
- Универсальный адаптер питания для ноутбука с набором переходников питания (опция)
- Кабель питания для питания от внешнего источника (наконечники – зажимы для автоаккумулятора)
- Кабель Ethernet
- Бленда
- Приемник навигации GPS/ГЛОНАСС с интерфейсом USB
- Руководство по эксплуатации
- Паспорт
Комплект расширения, дополнительное оборудование и аксессуары
